산업 현장에서 인화성 가스나 증기, 가연성 분진을 취급할 때 가장 경계해야 할 재해는 바로 대형 폭발 사고입니다. 화재나 폭발이 일어나기 위해서는 가연물(가스), 산소, 그리고 이를 점화시킬 수 있는 점화원(전기 불꽃, 고온 표면 등)이라는 3가지 요소가 충족되어야 합니다. 공기 중의 산소와 가연성 가스를 완벽히 차단하기 어렵다면, 우리가 제어할 수 있는 가장 확실한 방법은 전기 장비가 점화원이 되지 않도록 차단하는 것입니다. 이를 위해 전자기기에 특수한 설계적 조치를 취하는 것을 방폭 구조(Explosion-proof)라고 합니다. 본 글에서는 작업장 내 폭발 위험 장소의 구획 기준과 방폭 기구에 표시된 복잡한 인증 기호를 누구나 쉽게 읽을 수 있도록 상세히 정리해 드립니다.

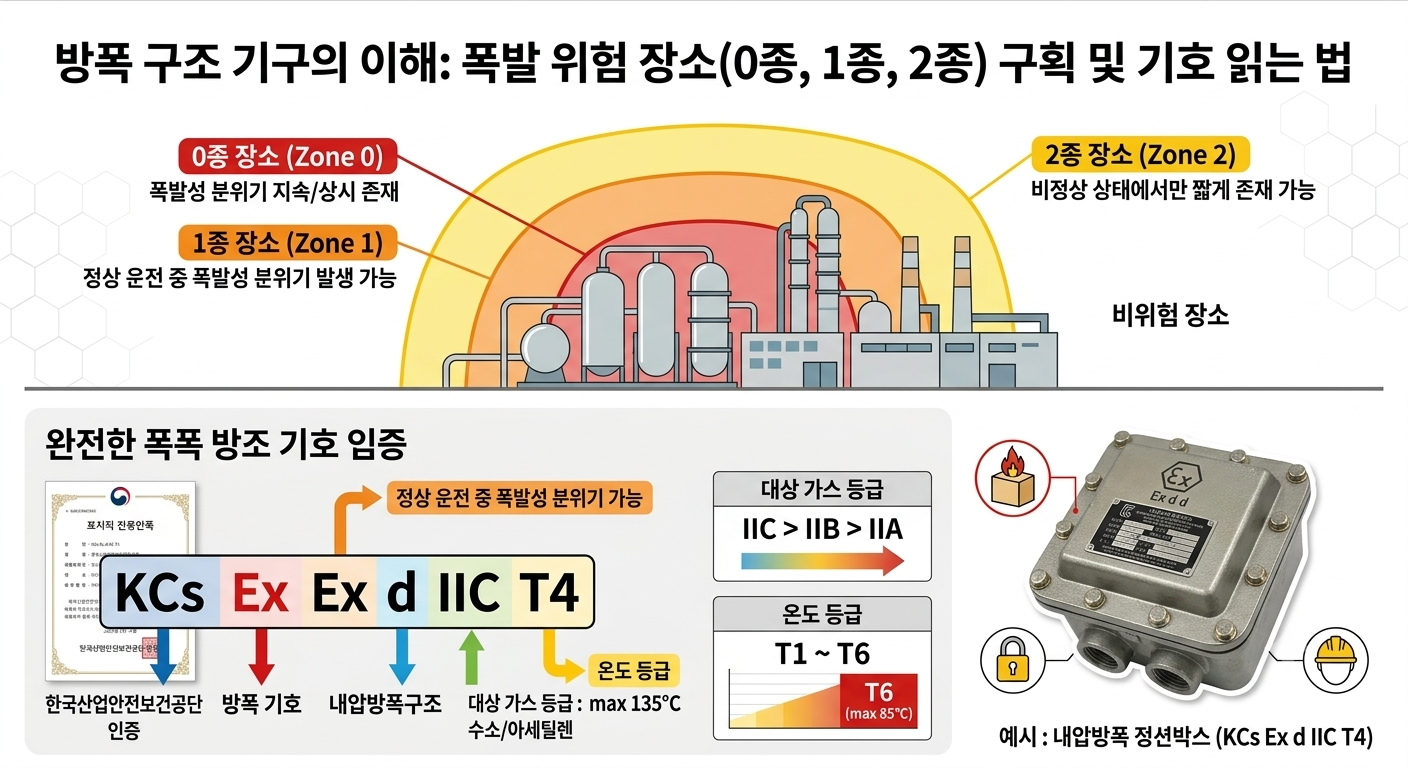

1. 폭발 위험 장소의 3가지 구획 기준 (0종, 1종, 2종 장소)
화학 공장이나 가스 저장소 전체를 무조건 최고 등급의 방폭 지역으로 지정하는 것은 비용과 효율 면에서 불합리합니다. 따라서 산업표준(IEC, 한국산업표준 KS 등)과 산업안전보건법에서는 가스나 증기가 존재할 위험성의 '빈도'와 '지속 시간'을 기준으로 폭발 위험 장소를 크게 0종, 1종, 2종의 세 단계로 구획하여 차등 관리하고 있습니다.
- 0종 장소 (Zone 0): 인화성 가스, 증기 또는 분진이 폭발 농도를 형성하여 상시 존재하거나 장기간 지속적으로 존재하는 장소를 뜻합니다. 주로 유류 탱크 내부, 인화성 액체가 담긴 용기 속, 가스 배관 내부 등이 이에 해당하며 가장 엄격한 방폭 성능이 요구됩니다.
- 1종 장소 (Zone 1): 정상적인 운전 및 작업 조건 상태에서 인화성 가스나 증기가 주기적 또는 간헐적으로 발생하여 폭발성 분위기가 형성되기 쉬운 장소입니다. 탱크의 맨홀이나 통기구 인근, 드레인 밸브 주변, 샘플링 채취구 등이 대표적입니다.
- 2종 장소 (Zone 2): 정상 상태에서는 폭발성 분위기가 형성될 우려가 없으나, 장비의 고정 불량, 밸브 파손, 오작동 등 이상 상태가 발생했을 때만 가스가 누출되어 아주 짧은 시간 동안 지속되는 장소입니다. 1종 장소 주변의 개방된 공간이나 배관 연결 부위 등이 포함됩니다.
작업장의 도면을 작성할 때는 이러한 구획 기준에 따라 위험 범위를 명확히 선으로 표시해야 하며, 각 구역에 부합하는 안전성이 검증된 전기 기기만을 선별하여 설치해야 대형 사고를 예방할 수 있습니다.
2. 방폭 구조 기구 기호 및 명판 명확하게 읽는 방법
방폭 지역에 설치되는 전등, 모터, 스위치 등의 전기 기기에는 정면에 반드시 방폭 인증 기호가 각인된 명판이 부착되어 있습니다. 이 기호들은 해당 기기가 어떤 원리로 제작되었고, 어떤 가스가 있는 곳에 사용할 수 있으며, 표면 온도가 얼마나 올라가는지를 압축하여 보여주는 정보의 집약체입니다. 예를 들어 현장에서 흔히 볼 수 있는 "Ex d IIB T4"라는 기호를 기준으로 각 요소의 의미를 하나씩 분해해 보겠습니다.
- Ex (방폭 인증 마크): 기호의 가장 앞에 위치하는 'Ex'는 해당 제품이 국내외 방폭 표준 규격(IECEx, ATEX, KCs 등)에 따라 엄격한 테스트를 거쳐 안전성을 검증받은 방폭 기기임을 증명하는 공통 표시입니다.
- d (방폭 구조의 종류): 기기 기밀과 차단 원리를 나타냅니다. 'd'는 내압(Flameproof) 방폭 구조를 의미하는데, 이는 장비 내부에서 가스가 폭발하더라도 그 폭발 압력을 외함이 견뎌내고, 틈새를 통해 나오는 화염의 온도를 떨어뜨려 외부의 위험 가스에 불을 붙이지 못하게 설계된 구조입니다. (참고로 내부로 가스가 못 들어오게 압력을 가하는 압력 방폭은 'p', 불꽃 자체를 물리적으로 격리하는 안전증 방폭은 'e', 미세한 전류만 사용하여 점화 능력을 없앤 본질안전 방폭은 'i'로 표기합니다.)
- IIB (가스 그룹): 기기를 사용할 수 있는 대상 가스의 종류를 나타냅니다. 'I'은 광산용 가스(메탄)를 의미하며, 일반 산업 공장용은 'II'로 분류된 후 가스의 위험도(화염 틈새 평정치 및 최소점화전류비)에 따라 IIA < IIB < IIC 순으로 등급이 높아집니다. IIA는 프로판, IIB는 에틸렌/황화수소, IIC는 가장 위험도가 높은 수소나 아세틸렌이 존재하는 환경에 사용 가능함을 뜻합니다. 상위 등급(IIC) 기기는 하위 등급 환경에 사용할 수 있습니다.
- T4 (온도 등급): 기기가 정상적으로 작동하거나 이상이 발생했을 때, 기기 외함의 최고 표면 온도를 제한하는 등급입니다. T1(450°C 이하)부터 T6(85°C 이하)까지 총 6단계로 나뉘며, 숫자가 커질수록 기기 표면이 차갑게 유지된다는 뜻이므로 안전성이 높습니다. T4는 최고 표면 온도가 135°C 이하로 제어됨을 의미하며, 현장에 존재하는 가스의 '발화점'보다 기기의 표면 온도 등급이 낮아야 가스가 표면에 닿아도 불이 붙지 않습니다.
3. 현장 실무자를 위한 방폭 설계 지침 및 법령 가이드라인
방폭 기구를 잘못 선정하여 가스 등급이나 온도 등급이 맞지 않는 제품을 2종이나 1종 장소에 무분별하게 설치할 경우, 형식적인 검사를 통과했더라도 실제 누출 상황에서 점화원으로 작용해 끔찍한 화재를 초래할 수 있습니다. 따라서 방폭 구역의 정교한 설정과 기호 매칭은 산업안전보건기준에 관한 규칙을 철저히 준수해야 하는 법적 의무 사항입니다.
대한민국 산업 현장에서 통용되는 구체적인 방폭 기술 지침, 가스별 상세 물성 정보, 그리고 위험 장소 설정 방법론에 대한 전문 기술 자료는 안전보건공단에서 발행하는 KOSHA GUIDE를 통해 누구나 내려받아 확인할 수 있습니다. 공식 배포 자료를 활용하여 사업장의 안전 시스템을 한층 더 보완해 보시기 바랍니다.
