작업장 내에서 발생하는 가스 누출 사고는 화재, 폭발, 혹은 작업자 질식 및 중독으로 이어지는 치명적인 위험 요인입니다. 가스누출감지기(Gas Detector)를 적절한 위치에 설치하는 것은 누출을 조기에 감지하여 경보를 울리고, 자동 차단 밸브나 국소배기장치를 가동하기 위한 최우선 과제입니다. 감지기의 설치 높이를 결정하는 가장 핵심적인 물리적 인자는 바로 가스의 공기 대비 비중(Vapor Density)입니다. 본 글에서는 가스 비중의 개념과 이에 따른 상단·하단 설치 기준, 그리고 실무에서 반드시 고려해야 할 설치 위치 선정 지침을 상세히 정리해 드립니다.
1. 가스 비중(Vapor Density)의 이해와 분류 기준
가스 비중이란 동일한 온도와 압력 하에서 공기의 무게를 1로 보았을 때 해당 가스가 얼마나 무겁거나 가벼운지를 나타내는 비율입니다. 공기의 평균 분자량은 약 29입니다. 따라서 누출되는 가스의 분자량이 29보다 작으면 공기보다 가벼워 위로 부상하고, 29보다 크면 공기보다 무거워 바닥으로 가라앉게 됩니다.
이 물리적 특성에 따라 감지기의 설치 위치는 크게 두 가지 방향으로 나뉩니다.
2. 가스 비중에 따른 감지기 설치 위치 기준

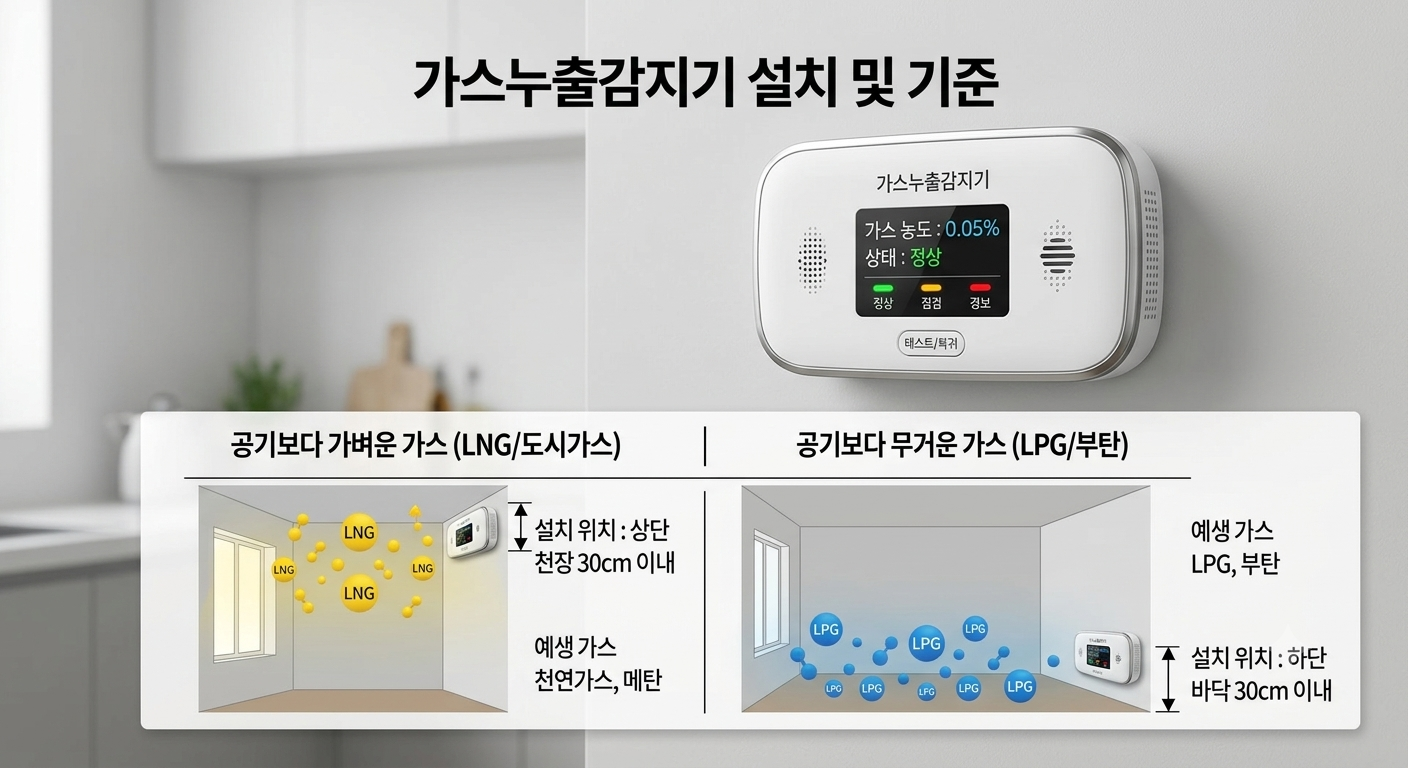

① 공기보다 가벼운 가스 (비중 < 1): 상단 설치
분자량이 공기(29)보다 작은 가스들은 누출 시 대기 중으로 빠르게 상승하여 건축물의 천장이나 실내 상부 공간에 체류하게 됩니다.
- 대표적인 가스 종류: 수소($H_2$, 분자량 약 2), 메탄($CH_4$, LNG의 주성분, 분자량 약 16), 암모니아($NH_3$, 분자량 약 17) 등
- 설치 높이 기준: 가스 누출 부위보다 높은 곳에 설치하며, 구체적으로는 천장(Roof)면으로부터 하부로 30cm 이내의 위치에 센서가 오도록 설치합니다.
② 공기보다 무거운 가스 (비중 > 1): 하단 설치
분자량이 공기보다 큰 가스들은 누출되는 즉시 바닥으로 가라앉으며, 지포면을 따라 확산되거나 저지대, 피트(Pit), 트렌치 등 움푹 파인 곳에 고이는 성질이 있습니다.
- 대표적인 가스 종류: 프로판($C_3H_8$, LPG의 주성분, 분자량 약 44), 부탄($C_4H_{10}$, 분자량 약 58), 염소($Cl_2$, 분자량 약 71), 이산화탄소($CO_2$, 분자량 약 44) 등
- 설치 높이 기준: 가스 누출 부위보다 낮은 곳에 설치하며, 구체적으로는 바닥면(Floor)으로부터 상부로 30cm 이내의 위치에 센서가 오도록 설치합니다.
3. 설치 수평 거리 및 환경적 고려 사항 (실무 지침)
감지기의 높이(상단/하단)를 정했다면, 누출원(밸브, 플랜지, 펌프 등)으로부터 얼마나 떨어진 거리마다 감지기를 배치해야 하는지 수평 거리 기준도 준수해야 합니다.
| 구분 | 공기보다 가벼운 가스 (LNG 등) | 공기보다 무거운 가스 (LPG 등) |
|---|---|---|
| 설치 높이 | 천장면으로부터 하부 30cm 이내 | 바닥면으로부터 상부 30cm 이내 |
| 수평 배치 거리 | 누출 위험 지역 중심부로부터 수평거리 20m 이내마다 1개 이상 | 누출 위험 지역 중심부로부터 수평거리 15m 이내마다 1개 이상 |
| 건축물 외부 (옥외) | 풍향, 풍속 및 가스 확산 특성을 고려하여 주요 누출 위험 기기 주변에 밀착 설치 | |
⚠️ 현장 실무 시 주의해야 할 사각지대 요인
- 공조 및 환기 시스템(기류의 흐름): 실내에 강한 환기 장치나 에어컨, 국소배기장치가 가동 중이라면 가스가 비중대로 움직이지 않고 기류를 따라 휩쓸릴 수 있습니다. 따라서 배기구 유입 동선이나 와류가 발생하는 구석진 사각지대를 파악하여 감지기를 추가 배치해야 합니다.
- 온도에 따른 비중 변화: 고온의 프로세스에서 누출되는 가스는 비중이 공기보다 무겁더라도 열팽창에 의해 일시적으로 상승할 수 있습니다. 가스의 운전 온도가 매우 높다면 상하부 모두에 대한 입체적인 감지 계획이 필요합니다.
사업장의 구체적인 공정 조건에 맞는 가스감지기 배치 기준과 기술 지침(KOSHA GUIDE)의 전문 파일은 안전보건공단 홈페이지를 통해 상세히 확인 및 다운로드하실 수 있습니다.
