산업용 로봇 안전의 핵심: 로봇 펜스 설치 기준 및 인터록(Interlock) 시스템 완벽 가이드
스마트 팩토리와 자동화 공정이 확산됨에 따라 산업용 로봇의 사용은 이제 선택이 아닌 필수가 되었습니다. 하지만 로봇의 강력한 힘과 빠른 동작 속도는 작업자에게 치명적인 위협이 될 수 있습니다. 이에 따라 산업안전보건법에서는 로봇 작업 시 발생할 수 있는 사고를 예방하기 위해 엄격한 방호 조치를 규정하고 있습니다. 본 포스팅에서는 로봇 안전의 두 축인 산업용 로봇 펜스(안전 울타리)의 설치 기준과 장비의 불시 가동을 막는 인터록 시스템에 대해 심도 있게 알아보겠습니다.

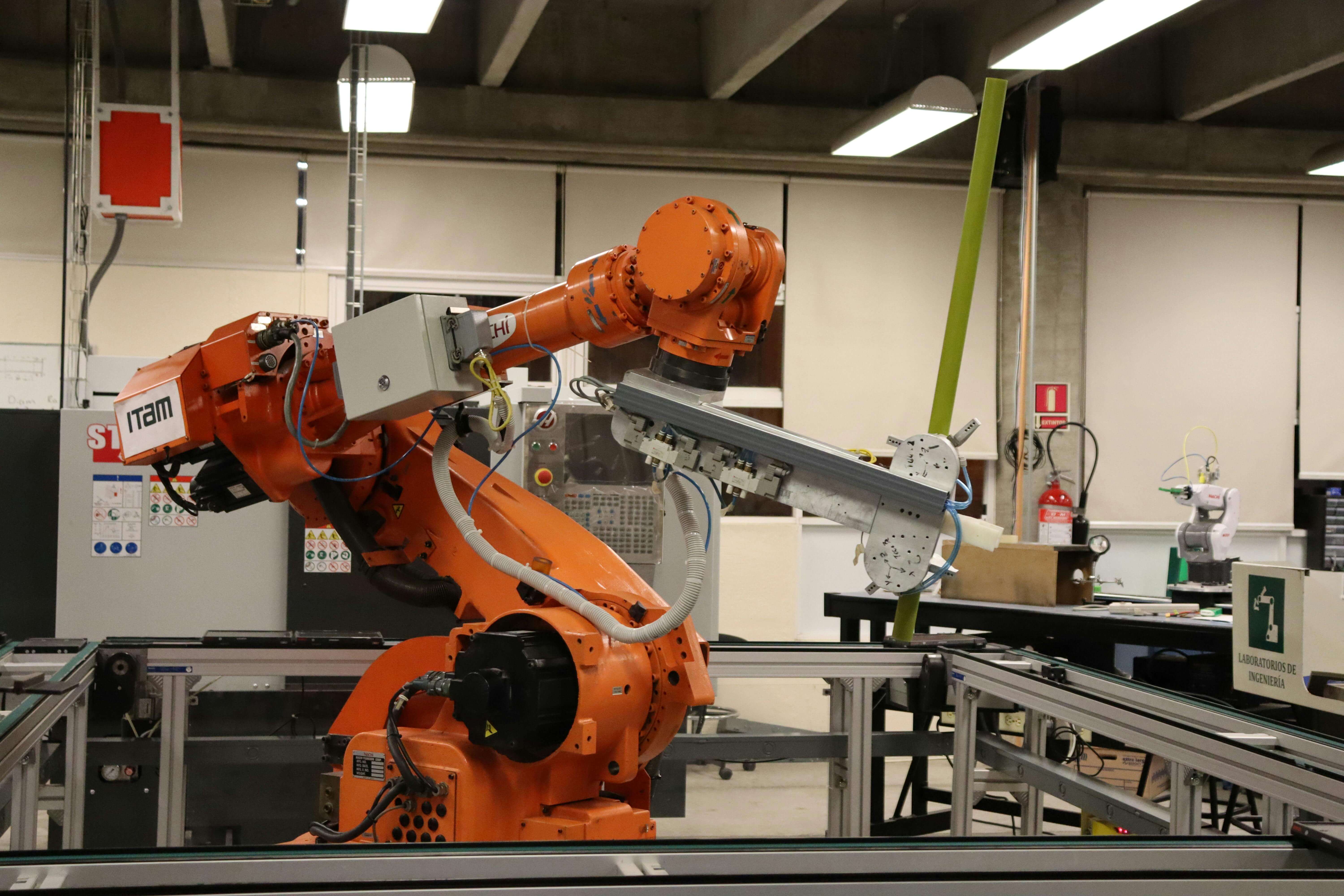

1. 산업용 로봇 펜스(안전 울타리) 설치 기준 및 구조적 요건
로봇 펜스는 작업자가 로봇의 가동 범위 내로 임의로 진입하는 것을 물리적으로 차단하는 가장 기본적인 방어선입니다. 단순히 울타리를 세우는 것에 그치지 않고, 다음과 같은 구체적인 설치 기준을 준수해야 법적 효력과 실제 안전성을 동시에 확보할 수 있습니다.
먼저, 울타리의 높이입니다. 일반적으로 산업용 로봇 울타리는 바닥면으로부터 최소 1.8m 이상의 높이를 유지해야 합니다. 이는 작업자가 울타리 위로 손을 뻗거나 넘어가는 것을 방지하기 위함입니다. 또한, 울타리 하부와 바닥 사이의 간격은 발이 빠지거나 신체 일부가 들어가지 않도록 150mm 이하로 제한하는 것이 원칙입니다. 울타리 자체의 강도 역시 중요합니다. 로봇의 오작동이나 부품의 튕겨 나감 등 예상치 못한 충격에도 견딜 수 있는 견고한 재질(철제 망 등)로 제작되어야 합니다.
둘째로 안전 거리(Safe Distance) 확보입니다. 울타리는 로봇의 최대 가동 범위(Maximum Space)로부터 일정 거리 이상 떨어져 설치되어야 합니다. 이는 로봇이 끝단 작업을 수행할 때 울타리 너머의 작업자에게 위협이 되지 않도록 계산된 수치입니다. 만약 공간 협소 등의 이유로 충분한 거리를 확보하기 어렵다면, 울타리의 망 눈 크기를 조절하여 신체 일부가 통과하지 못하도록 설계해야 합니다. 이러한 세밀한 설계가 수반될 때 비로소 로봇 펜스는 제 역할을 다하게 됩니다.
2. 인터록(Interlock) 시스템의 원리와 감지 장치의 종류
물리적인 펜스가 '외벽'이라면, 인터록 시스템은 소프트웨어와 하드웨어가 결합된 '보안 게이트'와 같습니다. 인터록이란 두 가지 이상의 기동 조건이 충족되지 않으면 장비가 작동하지 않도록 설계된 연동 회로를 의미합니다. 로봇 작업 현장에서 인터록은 펜스의 출입문이 열리는 즉시 로봇의 전원을 차단하거나 동작을 멈추게 하여 사고를 원천 봉쇄합니다.
주요 인터록 감지 장치로는 세이프티 도어 스위치(Safety Door Switch)가 대표적입니다. 이는 펜스의 문이 닫혀 있을 때만 회로를 연결하고, 문이 열리면 즉시 비상 정지 신호를 보냅니다. 최근에는 물리적 접촉이 없는 비접촉식 마그네틱 스위치나 RFID 방식의 스위치도 많이 사용됩니다. 또한, 출입문 외에도 사람이 특정 구역에 진입했음을 감지하는 레이저 스캐너나 라이트 커튼(Light Curtain)도 넓은 의미의 인터록 시스템에 포함됩니다.
여기서 중요한 점은 인터록 시스템이 반드시 '고장 안전(Fail-Safe)' 원칙에 따라 설계되어야 한다는 것입니다. 즉, 센서 자체에 고장이 발생하거나 배선에 문제가 생겼을 경우에도 로봇은 '정지' 상태를 유지해야 합니다. 안전 제어 회로는 일반 PLC와 분리된 세이프티 전용 컨트롤러를 사용하여 신뢰성을 확보하는 것이 글로벌 산업 안전 표준(ISO 13849-1 등)의 핵심 요구사항입니다.
3. 로봇 유지보수 시 안전 수칙 및 잠금 장치(LOTO) 적용
로봇 사고의 상당수는 정상 운전 중이 아닌, 점검이나 수리 등 유지보수 작업 중에 발생합니다. 펜스와 인터록 시스템이 갖춰져 있더라도 작업자가 내부로 진입해야 하는 상황에서는 별도의 안전 절차가 필요합니다. 이때 가장 강조되는 것이 바로 LOTO(Lock-Out, Tag-Out) 절차입니다.
로봇 펜스 내부로 진입하기 전, 작업자는 로봇의 메인 동원을 차단하고 본인만의 전용 자물쇠로 스위치를 고정해야 합니다. 이는 외부의 다른 작업자가 내부 상황을 모르고 실수로 로봇을 재가동하는 것을 막기 위한 유일하고도 확실한 방법입니다. 또한, 로봇 암(Arm)의 자중에 의한 낙하 위험이 있다면 물리적인 지주(Prop)를 설치하여 2차 안전 조치를 취해야 합니다.
마지막으로, 내부 작업 시에는 '티칭 펜던트(Teaching Pendant)'의 사용 권한을 작업자가 독점해야 합니다. '수동 모드'로 전환된 상태에서 로봇은 제한된 속도로만 움직여야 하며, 비상 정지 버튼이 항상 작업자의 손에 닿는 위치에 있어야 합니다. 작업이 종료된 후에는 내부 인원 잔류 여부를 반드시 육안으로 재확인하고, 인터록을 복구한 뒤에야 비로소 정상 가동 모드로 전환해야 합니다. 이러한 절차적 안전이 담보되지 않는 방호 장치는 무용지물과 다름없음을 모든 관리자와 작업자는 명심해야 합니다.
결론적으로 산업용 로봇 안전은 견고한 펜스의 설치, 지능적인 인터록의 구성, 그리고 철저한 LOTO 절차의 준수라는 삼박자가 맞물릴 때 비로소 완성됩니다. 안전은 비용이 아니라 지속 가능한 성장을 위한 가장 가치 있는 투자입니다. 본 가이드가 여러분의 사업장에서 안전한 로봇 작업 환경을 구축하는 데 도움이 되기를 바랍니다.
