사출성형기 및 프레스 안전 사고 예방의 핵심: 광전자식 감응 장치와 양수조작식 방호장치 분석

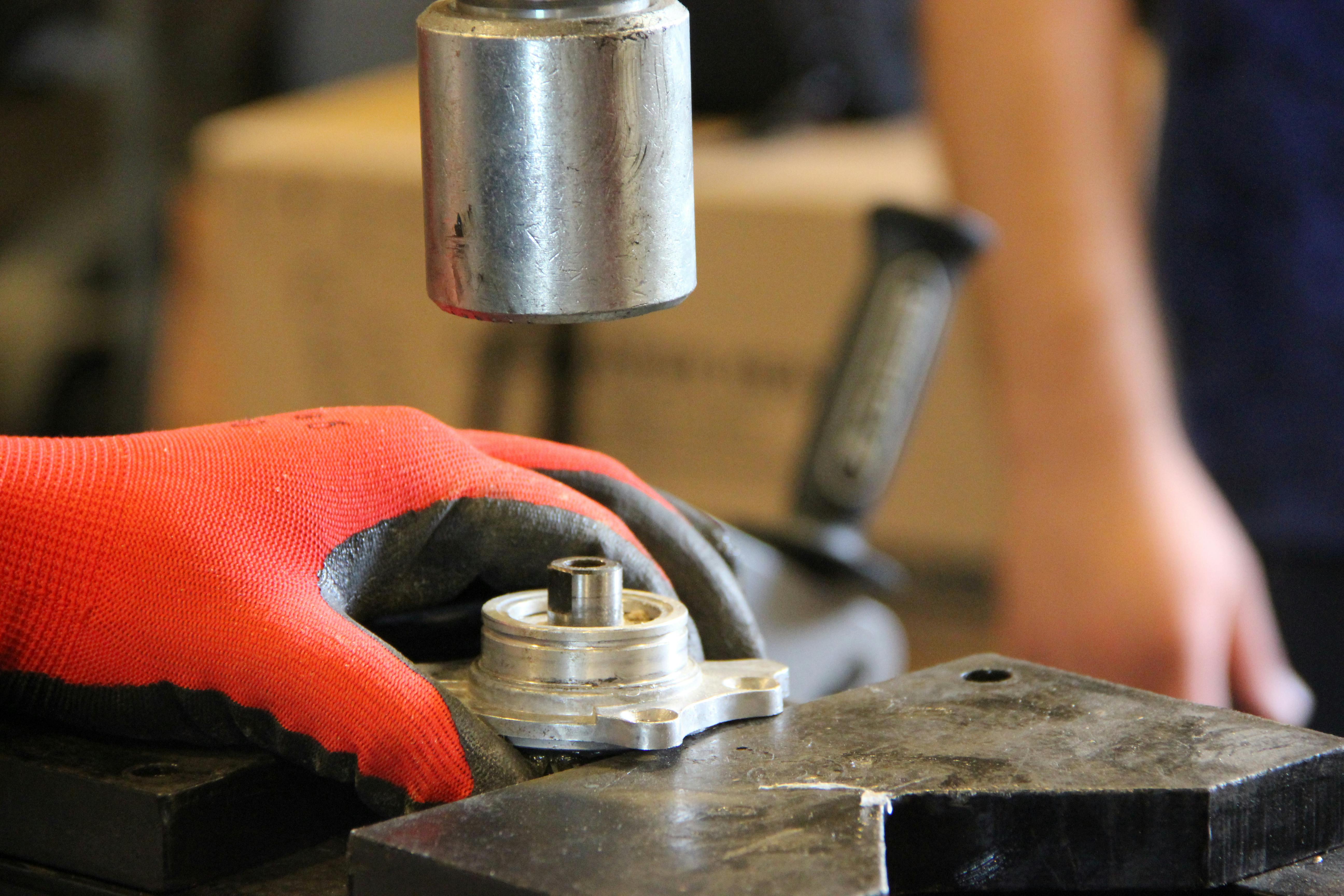

제조 현장에서 가장 빈번하게 발생하는 중대 재해 중 하나는 끼임과 협착 사고입니다. 특히 거대한 압력을 사용하는 프레스와 고온·고압의 수지를 주입하는 사출성형기는 작업자의 순간적인 실수가 치명적인 부상으로 이어질 수 있는 위험 기계입니다. 이러한 사고를 원천적으로 차단하기 위해 산업안전보건법에서는 엄격한 방호장치 설치를 규정하고 있습니다. 오늘은 그 중에서도 가장 핵심적인 역할을 하는 광전자식 감응 장치와 양수조작식 방호장치의 원리, 설치 기준 및 효율적인 안전 관리 방법에 대해 심도 있게 알아보겠습니다.
1. 광전자식 감응 장치: 빛의 장막으로 작업자를 보호하는 비접촉식 안전 시스템
광전자식 감응 장치는 흔히 '세이프티 라이트 커튼(Safety Light Curtain)'으로 불리며, 프레스나 사출성형기의 위험 구역에 보이지 않는 빛의 막을 형성하는 장치입니다. 이 장치는 투광부에서 발사된 적외선이 수광부에 도달하는 원리를 이용합니다. 만약 작업자의 손이나 신체 일부가 이 빛의 경로를 차단하게 되면, 센서가 이를 즉시 감지하여 기계의 가동을 급정지시키거나 슬라이드의 하강을 방지합니다.
광전자식 감응 장치의 주요 특징과 설치 시 고려사항:
- 반응 속도의 중요성: 신체가 광선을 차단한 시점부터 기계가 완전히 멈출 때까지의 시간(총 정지 시간)을 계산하여 안전거리를 확보해야 합니다. 법적 기준에 따른 안전거리를 준수하지 않으면 장치가 작동하더라도 사고를 막지 못할 수 있습니다.
- 연속 작업의 효율성: 기계적 덮개와 달리 작업자의 시야를 가리지 않고 물리적인 방해를 주지 않기 때문에, 작업 효율성이 높다는 장점이 있습니다.
- 블랭킹(Blanking) 기능: 작업 공정상 반드시 금형 사이를 통과해야 하는 재료가 있을 경우, 특정 광선만을 무력화시키는 블랭킹 기능을 적절히 설정하여 오작동을 방지해야 합니다.
사출성형기에서는 주로 금형의 개폐 부위나 가동 성형판 부근에 설치되어, 작업자가 제품을 꺼내거나 금형을 점검할 때 기계가 갑자기 가동되는 것을 방지하는 중추적인 역할을 담당합니다.
2. 양수조작식 방호장치: 두 손을 구속하여 위험 구역 진입을 원천 차단하는 원리
양수조작식 방호장치는 작업자가 기계를 가동할 때 반드시 두 손을 동시에 사용하여 버튼을 눌러야만 작동하도록 설계된 장치입니다. 이는 작업자의 손이 위험점(금형이나 슬라이드 사이)에 머물러 있는 상태에서 기계가 가동되는 것을 물리적·논리적으로 방지하는 아주 확실한 방법입니다.
양수조작식 안전장치의 핵심 작동 원리와 기준:
- 동시 조작성: 두 개의 버튼을 누르는 시간 차이가 보통 0.5초 이내여야 가동되는 '동시성'이 보장되어야 합니다. 한쪽 버튼을 고정해두고 한 손으로만 작업하는 부정행위를 막기 위함입니다.
- 독립적 회로 구성: 하나의 버튼에 결함이 생겨 계속 눌려 있는 상태가 되더라도, 다른 버튼을 누른다고 해서 기계가 작동해서는 안 됩니다. 이를 '내결함성' 설계라고 합니다.
- 위치 고정: 버튼 사이의 거리는 한 손으로 두 버튼을 동시에 누를 수 없도록 충분히 이격(보통 300mm 이상)되어야 하며, 위험점으로부터 충분한 안전거리를 유지하여 설치되어야 합니다.
프레스 작업에서 양수조작식은 가장 기본적이면서도 강력한 방호 수단입니다. 슬라이드가 하강하는 동안 한 손이라도 버튼에서 떼면 즉시 정지하는 구조를 갖추어야 하며, 작업자가 임의로 장치를 개조하거나 무력화하지 않도록 철저한 교육과 감독이 병행되어야 합니다.
3. 사출성형기와 프레스의 복합 안전 관리와 유지보수 전략
우수한 방호장치를 설치하는 것만큼 중요한 것이 바로 지속적인 유지보수와 점검입니다. 아무리 고가의 광전자식 센서라도 렌즈에 기름때가 묻거나 정렬이 틀어지면 제 기능을 발휘하지 못합니다. 또한, 사출성형기와 프레스는 각각의 특성에 맞는 추가적인 안전 조치가 필요합니다.
효율적인 안전 관리를 위한 체크리스트:
첫째, 정기 점검의 생활화입니다. 광전자식 장치의 경우 매일 작업 시작 전 테스트 봉을 이용하여 감응 상태를 확인해야 합니다. 양수조작식은 버튼의 복귀 상태와 동시 작동 여부를 수시로 점검해야 합니다.
둘째, 이중 안전장치의 활용입니다. 사출성형기에는 광전자식 센서 외에도 전기적, 유압식, 기계적 인터록(Interlock) 시스템이 3중으로 구성되어야 합니다. 문(Safety Gate)이 열려 있으면 유압 펌프가 작동하지 않거나 물리적인 스토퍼가 내려와 금형의 닫힘을 막는 방식입니다.
셋째, 작업자 교육 및 안전 문화 조성입니다. 방호장치가 불편하다는 이유로 센서를 가리거나 양수조작 버튼 중 하나를 테이프로 붙여놓는 행위는 곧 사고로 직결됩니다. 안전장치는 나의 생명을 지키는 최후의 보루라는 인식을 심어주는 것이 중요합니다.
결론적으로, 사출성형기와 프레스의 안전은 장비의 성능, 법적 기준의 준수, 그리고 작업자의 안전 의식이라는 세 가지 톱니바퀴가 완벽하게 맞물릴 때 확보될 수 있습니다. 광전자식 감응 장치와 양수조작식 방호장치에 대한 정확한 이해와 철저한 관리를 통해 무재해 사업장을 실현하시기 바랍니다.
